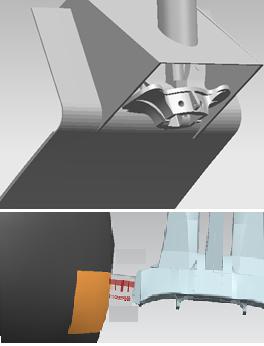

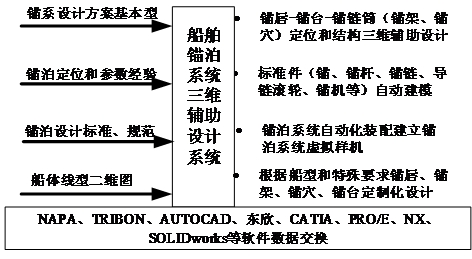

錨系三維設計軟件系統具有自主知識產權（著作權證書，軟著登字0627336），面向錨系設計的廣大用戶而開發，為船舶設計院、船廠等用戶設計錨泊系統提供專用設計軟件。軟件就錨系設計提供錨系參數化輔助建模、錨系輔件參數化建模、錨標準件數據庫以及錨泊系統自動裝配四大模塊。本軟件可為我們開發的另一款拉錨試驗仿真軟件提供錨系設計三維模型（虛擬樣機），同時也可輸出后期用于船舶建造過程使用的生產設計圖紙（錨唇錨臺安裝坐標圖、錨唇鑄件剖面和型值點、錨臺展開圖、樣板圖、襯板剖面圖、錨鏈筒展開圖、錨穴開口位置圖等）。設計圖紙和模型可以與船舶行業通用設計軟件（TRIBON、NAPA、CATIA、PRO/E、NX、AUTOCAD、solid works、滬東東欣 軟件等）進行數據交換、輸入和輸出。
本軟件可有效解決傳統錨泊系統二維設計定位不準、定位角度表達不明確、設計遇到問題修改麻煩等問題，經過在20家船舶設計院、船廠應用表明，本軟件獨特的錨唇結構功能精細化設計方法和錨系空間定位新表達技術，能迅速提高錨系設計用戶的設計質量和精度，縮短設計周期，減少重復勞動，同時提高錨系后期修改設計的效率及船舶錨泊系統建造效率。
